Stalen kokerbruggen zijn geëvolueerd tot een van de meest dominante bovenbouwvormen voor snelweg- en spoorweginfrastructuur met middellange tot lange overspanningen in Noord-Amerika en mondiale technische projecten die Amerikaanse ontwerpspecificaties overnemen, waarbij de AASHTO/AWS D1.5M Bridge Welding Code fungeert als de belangrijkste verplichte technische standaard die alle prefabricage- en veldlaswerkzaamheden van dergelijke brugconstructies regelt. De nieuwste D1.5M-code uit de negende editie van 2025, gezamenlijk geformuleerd en bijgewerkt door de American Welding Society (AWS) en de American Association of State Highway and Transportation Officials (AASHTO), is speciaal aangepast voor koolstof- en laaggelegeerd constructief brugstaal en onderscheidt zich van de algemene structurele lasspecificatie AWS D1.1 door strengere vermoeiingsweerstand, breukcontrole en niet-destructieve testregels gericht op cyclische voertuigbelastingen van bruggen en milieu-erosie op lange termijn. Stalen kokerliggers zijn volledig afhankelijk van groeflassen met volledige penetratie en hoekgelaste verstijvingssystemen om gesloten holle dwarsdoorsneden te vormen; Daarom wordt elke fabricagelink, van de inkomende inspectie van het basisstaal tot de acceptatie van de voltooide las, strikt begrensd door D1.5M-clausules, die rechtstreeks de structurele veiligheid, serviceduurzaamheid en antivermoeidheidsprestaties van de hele brug over tientallen jaren van gebruik bepalen. Dit artikel beschrijft de structurele configuratie van standaard stalen kokerbruggen, het kernspecificatieraamwerk van AWS D1.5M, geclassificeerde lascontrole tussen breukkritische en niet-breukkritieke componenten, fabricage-uitvoeringsnormen en praktische technische toepassingswaarde van het standaardsysteem.

1. Structurele samenstelling en mechanische voordelen van standaard stalen kokerliggerbrug

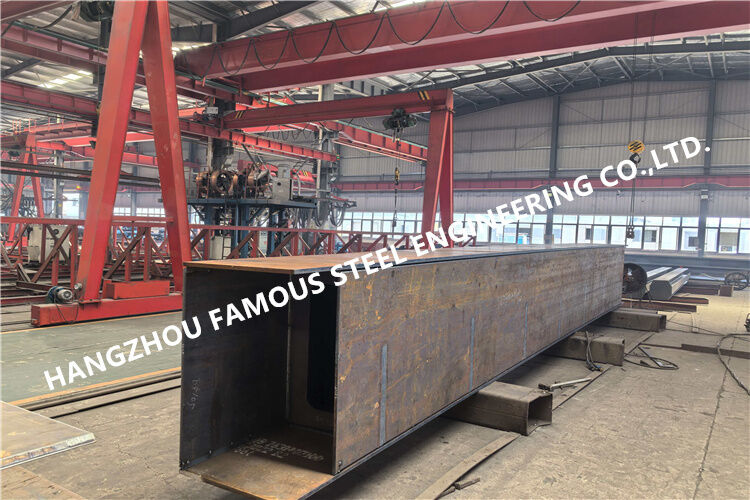

Een typische orthotrope stalen dekkokerligger bestaat uit vijf met de kern gelaste componenten: bovenste orthotrope dekplaat, verticale lijfplaat, onderste spanningsflensplaat, longitudinale gesloten/open verstijvers gelast op binnenplaatoppervlakken en dwarse tussenmembranen op afstand van elkaar langs de longitudinale richting van de brug. De conventionele dikte van de hoofdplaat varieert van 12 mm tot 32 mm, terwijl de secundaire verstijvings- en membraanplaten gewalste staalplaten van 10 mm tot 20 mm gebruiken; alle afzonderlijke segmenten met in de fabriek geprefabriceerde lengtes van 10-30 meter worden naar bouwplaatsen getransporteerd voor het laatste lasveldlassen als doorlopende liggers met volledige overspanning. Vergeleken met traditionele I-vormige plaatliggers beschikt de dwarsdoorsnede van de gesloten doos over een uitstekende torsiestijfheid en een vermogen om de zijdelingse belasting te verdelen, waardoor de excentrische belasting van vrachtwagens op de snelweg en de dynamische impact van hogesnelheidstreinen effectief wordt weerstaan, waardoor het totale staalverbruik met bijna 15%-22% wordt verminderd bij identieke ontwerpparameters voor overspanning en belasting.

De basismaterialen die worden toegepast voor Amerikaanse standaard kokerliggers volgen voornamelijk de constructiestaalsoorten AASHTO M270 (equivalent aan ASTM A709), waaronder klasse 345 (A709 Gr50), HPS485W hoogwaardig weerstaal en klasse 690 hoogsterkte laaggelegeerd staal, allemaal gedekt binnen het toepasselijke toepassingsgebied van D1.5M (vloeigrens ≤690 MPa). De gesloten U-vormige langsribben van het bovenste orthotrope dek zijn continu in hoeklassen gelast onder dekplaten, waardoor een geïntegreerd orthotropisch draagsysteem voor de bestrating wordt gevormd dat de geconcentreerde wielbelastingen gelijkmatig verdeelt over de kokerbalken en onderflenzen; Deze dichte lasverbindingen tussen rib en plaat zijn de meest vermoeidheidsgevoelige posities van kokerliggers en worden belangrijke inspectieobjecten die worden gereguleerd door de D1.5M antivermoeidheidslastolerantie-eisen. Membraanplaten steken door uitsparingen die zijn gereserveerd op longitudinale verstijvers en zijn volledig gelast met binnenste dooswanden om sectievervorming onder zijdelingse windbelasting en asymmetrische voertuigbelasting tegen te gaan, waarvan de hoeklasafmetingen, voorverwarm- en defectacceptatiecriteria duidelijk zijn gedefinieerd in Clausule 6 en Clausule 8 van de D1.5M-norm.

2. Kernregelgevingskader van AWS D1.5M voor kokerliggerlassen

Anders dan de universele lasnormen voor de constructie, is D1.5M speciaal samengesteld voor brugserviceomgevingen met herhaalde wisselende belastingen, temperatuurschommelingen en corrosieve atmosfeer buitenshuis, met in totaal 12 formele clausules in de huidige versie van 2025, waaronder de clausules 1 tot en met 11 algemene lasvereisten stellen voor niet-breukkritische elementen (NFCM), en de exclusieve clausule 12 stelt strenge specificaties voor breukcontrole vast voor breukkritieke elementen (FCM), de meest cruciale voorziening voor doosvormige elementen. spanflens van de ligger en controle van de hoofdlaslas. De standaard is samengesteld in dual-unit-formaat (metrisch D1.5M en imperial D1.5), waardoor tegelijkertijd wordt voldaan aan internationale metrische fabricage en Amerikaanse gebruikelijke afmetingsmetingen.

Het kernclassificatieprincipe van D1.5M ligt in het scheiden van FCM en NFCM voor gedifferentieerde technische controle: FCM verwijst naar de onderste spanningsflens van kokerliggers, longitudinale lasgroeflassen met volledige penetratie van banen en orthotrope hoofdverbindingen van het dek, waarvan de plotselinge brosse breuk onder bedrijfsbelastingen zou leiden tot een algehele gedeeltelijke of volledige instorting van de brug zonder overtollige lastoverdrachtspaden, zoals hoofdspanningscomponenten met twee dozen met eencellige ligger. Alle FCM-lassen handhaven drie verplichte regels in clausule 12: aangepaste voorverwarmings-/interpasstemperatuurtabellen onafhankelijk van NFCM, Charpy V-notch (CVN) slagvastheidstest bij lage temperatuur voor afgezet lasmetaal en door hitte beïnvloede zones, plus verbeterde ultrasone tests (UT) met volledige dekking, niet-destructief onderzoek (NDE) uitgevoerd door gecertificeerde inspecteurs van niveau II. Daarentegen bezitten meercellige kokerliggers met drie of meer parallelle kokerkamers overtollige krachtdragende paden en worden de meeste binnenste verstijvings- en membraanlassen gecategoriseerd als NFCM, waarbij algemene voorverwarmingstabellen en conventionele visuele inspectie plus gedeeltelijke punt-BDE worden toegepast volgens Clausule 6 van D1.5M.

Goedkeuring van de lasprocedurespecificatie (WPS) en het procedurekwalificatierecord (PQR) is de primaire voorwaarde vóór batchfabricage van kokerliggers, gereguleerd door D1.5M clausule 3; Alle toegepaste lasprocessen, waaronder onderpoederbooglassen (SAW) voor lange rechte flensgroeflassen, booglassen met gevulde draad (FCAW) voor hoeklassen met verstijvingen en booglassen met afgeschermd metaal (SMAW) voor veldlasreparaties, moeten vóór de formele productie de PQR-kwalificatie voltooien volgens de standaardtestmonstervereisten. Hechtlassen voor de assemblage van componenten voldoen ook aan de D1.5M hechtlasspecificaties: tijdelijke hechtlassen die volledig opnieuw moeten worden gesmolten tijdens het daaropvolgende continue lassen kunnen afzien van strikte voorverwarming, terwijl gereserveerde permanente hechtlassen identieke voorverwarmings- en kwaliteitsnormen vereisen die overeenkomen met de uiteindelijk afgewerkte lassen.

3. Gedetailleerde laskwaliteitscontrole en defecttolerantie voor kokerbalken volgens D1.5M

De geometrische imperfectietolerantie van de las, bijgewerkt in D1.5M:2025, richt zich rechtstreeks op typische lasfouten bij kokerliggers, waaronder ondersnijding, onvolledige penetratie en porositeit, met een op drie niveaus geclassificeerde ondersnijdingslimiet die onlangs is geoptimaliseerd ter vervanging van de voormalige dubbele standaardregeling. Voor groeflassen op de spanflens van de kokerbalk en de spanzone van het lijf (las dwars op de primaire trekspanning), is de toegestane maximale ondersnijdingsdiepte beperkt tot 0,01 inch (0,254 mm), de strengste tolerantie om het ontstaan ​​van vermoeiingsscheuren door spanningsconcentratie bij ondersnijdingsinkepingen te voorkomen; De ondersnijding van de hoekhoeklas van de versteviging maakt een diepte tot 1/8 inch mogelijk, en gewone niet-gespannen hulpverbindingslassen passen een ondersnijdingsdrempel van 1/16 inch toe, waardoor fabrieksinspecteurs effectief worden begeleid bij het acceptatieoordeel ter plaatse voor massieve verstijvingslassen op de binnenruimte van de doos.

Voorverwarmen en interpass-temperatuurregeling is een ander essentieel D1.5M-regelgevingsitem voor de fabricage van dikke plaatkokerliggers om door waterstof veroorzaakte koudescheuren te voorkomen. De minimale voorverwarmingswaarde wordt bepaald door de kwaliteit van het basisstaal, de plaatdikte en de omgevingstemperatuur via standaard bijgevoegde tabellen: voor A709 Gr50-platen dikker dan 38 mm gebruikt voor de bodemflens van de doos, begint de NFCM-voorverwarming bij 70 °F (21 ℃), terwijl de overeenkomstige FCM-voorverwarming stijgt tot meer dan 150 ° F (65 ℃) onder identieke dikte volgens de speciale tabellen van Clausule 12; De boventemperatuur van de interpass wordt afgetopt om de warmte-inbreng bij het lassen onder controle te houden en de laskorrelstructuur te verfijnen voor het verbeteren van de taaiheid bij lage temperaturen, vooral van cruciaal belang voor veldlaslassen van kokerliggers in de winter in de open lucht.

De reikwijdte van niet-destructieve tests verschilt sterk per onderdeelcategorie onder D1.5M: alle FCM-groeflassen met volledige penetratie van hoofdverbindingen van kokerliggers vereisen 100% UT-scanning na afkoeling van het lassen tot omgevingstemperatuur, met afwijzingscriteria die strenger zijn dan D1.1; NFCM-hoeklassen die membranen en binnenste verstijvers verbinden, passen periodieke bemonstering toe, UT-inspectie plus volledige visuele controle, alleen indicatie van oppervlaktescheuren leidt tot aanvullende vloeistofpenetranttests (PT). Niet-gekwalificeerde defecte lassen moeten een formele reparatie-WPS formuleren en het herlassen voltooien nadat het foutgebied volledig is verwijderd door slijpen of gutsen, waarbij gerepareerde FCM-lassen de volledige NDE-hertest herhalen als originele productielas volgens standaardreparatieclausules.

4. Technische toepassing en industriële betekenis van de D1.5M-standaard voor kokerbruggen

Sinds D1.5M een verplichte referentiespecificatie werd van de AASHTO LRFD Bridge Design Manual, neemt meer dan 70% van de stalen kokerligger-snelwegbruggen met middellange en lange overspanningen in Noord-Amerika deze standaard over voor lasbeheer tijdens de volledige cyclus, en strekt zich uit tot overzeese internationale aanbestedingsprojecten in Zuidoost-Azië, het Midden-Oosten en Afrika volgens Amerikaanse ontwerpcodes. Gestandaardiseerde D1.5M-uitvoering verenigt fabricagebeoordelingscriteria onder ontwerpers, staalfabrikanten, externe inspecteurs en bouwaannemers, waardoor inconsistente technische vereisten worden geëlimineerd die worden veroorzaakt door verspreide regionale afdelingsspecificaties vóór de uniforme AWS-AASHTO-standaarduitgave in de jaren zeventig.

Vanuit economisch en duurzaamheidsperspectief vermindert de gestandaardiseerde D1.5M anti-vermoeidheidslascontrole effectief de onderhoudskosten van vermoeiingsscheuren in een vroeg stadium van orthotrope stalen dekkokerliggers; De juiste voorverwarmings- en breuktaaiheidsspecificaties verminderen het herstelpercentage van koude scheuren tijdens de fabricage van dikke platen met meer dan 60%, waardoor de totale bouwperiode en projectkosten voor geprefabriceerde kokerliggersegmenten worden verlaagd. Met de geleidelijke popularisering van hoogwaardige HPS-kokerliggers van verweringsstaal in de moderne brugtechniek, blijft D1.5M de corresponderende lasparameterclausules in elke nieuwe editie bijwerken om te passen bij de nieuwe ontwikkeling van staalmaterialen, waarbij zijn dominante positie in de Amerikaanse en mondiale Amerikaanse kokerbruglasindustrie met Amerikaanse specificaties behouden blijft.

Conclusie

Het inherente gelaste structurele kenmerk van de stalen kokerliggerbrug bepaalt de onmisbare leidende rol van de AWS D1.5M-standaard in de gehele fabricagelevenscyclus. Het unieke FCM/NFCM-geclassificeerde managementsysteem van de norm, de gerichte voorverwarmingsregels, de graduele defecttolerantie en het gelaagde NDE-schema zijn ontwikkeld als reactie op de vermoeidheids- en breukrisico-eigenschappen van kokerliggers bij langdurige wisselende voertuigbelasting. Voortdurende revisie en technische optimalisatie van D1.5M houden gelijke tred met geavanceerd hoogwaardig brugstaal en de vooruitgang van de innovatieve lastechnologie, waardoor het een fundamentele technische garantie wordt voor een lange levensduur, hoge veiligheid Amerikaanse standaard stalen kokerbrugconstructie, en ook een volwassen referentiespecificatiesysteem levert voor de mondiale stalen kokerbrugtechniek die de Amerikaanse ontwerpnormen voor snelwegen in praktijk brengt.
